    ¡Precio rebajado! PLACA SK-4B DRAGOSANZ PARA ANCLAJE CAJA FUERTE HOMOLOGADA SEGUN UNE 108136 Ver más grande

    PLACA SK-4B DRAGOSANZ PARA ANCLAJE CAJA FUERTE HOMOLOGADA SEGUN UNE 108136

    PLACA SK-4B DRAGOSANZ

    Nuevo producto

    DESCATALOGADO

    Más detalles

    Más

    Base/pastilla para anclaje homologada segun norma UNE 108136 para caja fuerte SK4B Dragosanz.

    Pastilla para anclaje según norma UNE 108136 por Applus y O.M 317/2011 para cajas fuertes homologadas UNE-EN 1143-1, que su peso sea inferior a 2000kg.

    Esta base para anclaje esta fabricada especialmente para no tener que construir una base de hormigon armado.

    Instalación no incluida (consultar)

    Incluye:

    -Base de anclaje.

    -Resina.

    -Varillas con arandelas y tuercas.

    -No incluida la pistola.



    Instrucciones de instalación de la placa de anclaje DRAG-EX

    Existen dos metodos de colocación, A y B. Pueden elegir de hacer el metodo completo partiendo del punto A y luego seguir con el punto B o comenzar directamente a partir del punto B.

    Metodo A

    1. Levantar el suelo existente hasta encontrar la capa de hormigon en una superficie de como mínimo de la medida de la pastilla.

    2. Limpiar el hueco resultante de polvo y todo tipo de residuos.

    3. Colocar la placa sobre la capa de hormigon para su fijación.

    Metodo B

    1. Colocar la placa sobre la superficie para su fijación.

    2. Taladrar con una broca de 14mm de díametro, utilizando los 4 orificios ya existentes de la placa como guía, con una profuncidad de minima de 45mm contando solo la capa de hormigon.

    3. Limpiar bien los agujeros de polvo.

    4. Introducir la resina Hilti referencia (HIT-RE500) en los agujeros e intrudocir las varillas roscadas de diámetro de 12mm. Esperar el tiempo de secado de la resina y una vez transcurrido, colocar las arandelas y tuercas y proceder a su apriete.

    5. Colocar la caja fuerte sobre la placa, haciendo coincidir el orificio de anclaje de la caja fuerte con el punto de anclaje de la placa.

    6. Colocar la arandela y el tornillo correspondiente (M-16 calidad 5.8 o superior) y proceder a su apriete.

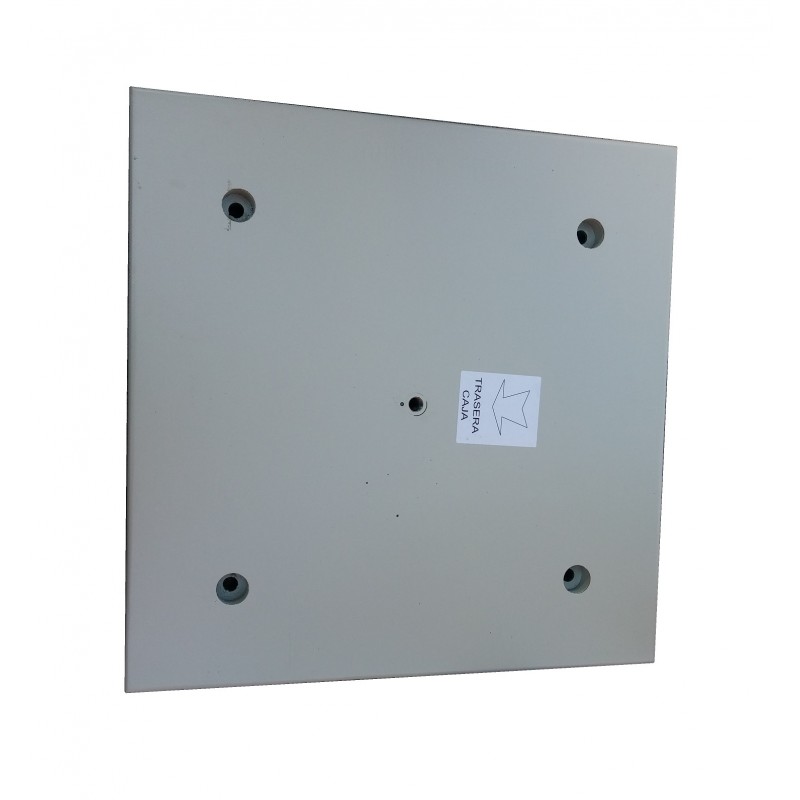

    La imagen es una foto similar a la del producto, la placa se sirve pintada en el mismo color que la caja fuerte.
